Дробилка молотковая
Дробилка молотковая предназначена для измельчения твердых не металлических включений поступающих по канализационной трубе.
Измельчение происходит за счет вращения ротора и расположенных на нем плавающих лопаток (молотов).
- Описание
- Принцип действия
- Характеристики
Дробилки, изготовлены из коррозионностойкой стали; фрезы, проставки и валы из конструкционной легированной стали.
Типоразмер дробилки подбирается в зависимости от требуемой производительности.
Дробилка изготавливается в климатическом исполнении «УХЛ» категория размещения 4 по ГОСТ 15150-69 и соответствует требованиям ТУ 4859-004-31024649-2018.
Устройство и принцип действия

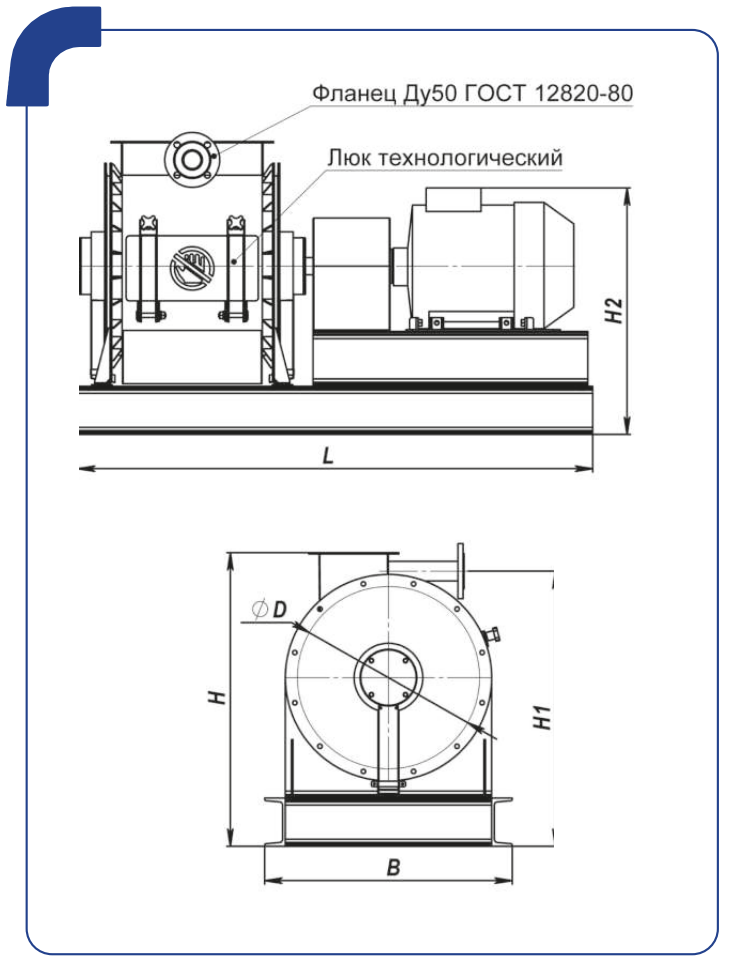

ДМ состоит из корпуса измельчителя 1, где происходит измельчение взвешенных включений, электродвигателя 2, соединительной муфты 3, кожуха муфты 4, и лотков слива из уплотнений 5.
Основу механизма измельчения составляет ротор 6 на котором расположены молотки толщиной 2 мм.
Измельчение взвешенных в воде частиц происходит за счет вращения ротора с частотой 1500 об/мин, и молотов закрепленных на спицах ротора.
Подвод жидкости происходит через фланец 7, расположенный в верхней части корпуса измельчителя.
Передача вращения от электродвигателя 2 к ротору 6 корпуса измельчителя происходит через фланцевую муфту 3. В целях безопасности муфта закрыта кожухом 4.
Лотки 5 предназначены для слива жидкости, прошедшей через уплотнения в подшипниковых узлах ротора 6.
Для визуального контроля состояния молотков и внутренней поверхности корпуса предназначен люк технологический 9.
| Ширина дробилки: | не более 720 мм |
| Ширина корпуса: | не более 510 мм |
| Длина дробилки: | не более 1600 мм |
| Общая высота: | не более 860 мм |
| Высота до оси трубы: | 800 мм |
| Высота с электродвигателем: | 720 мм |
| Номинальная производительность: | до 1,0 т/час |
| Мощность электродвигателя: | 22 кВт |
