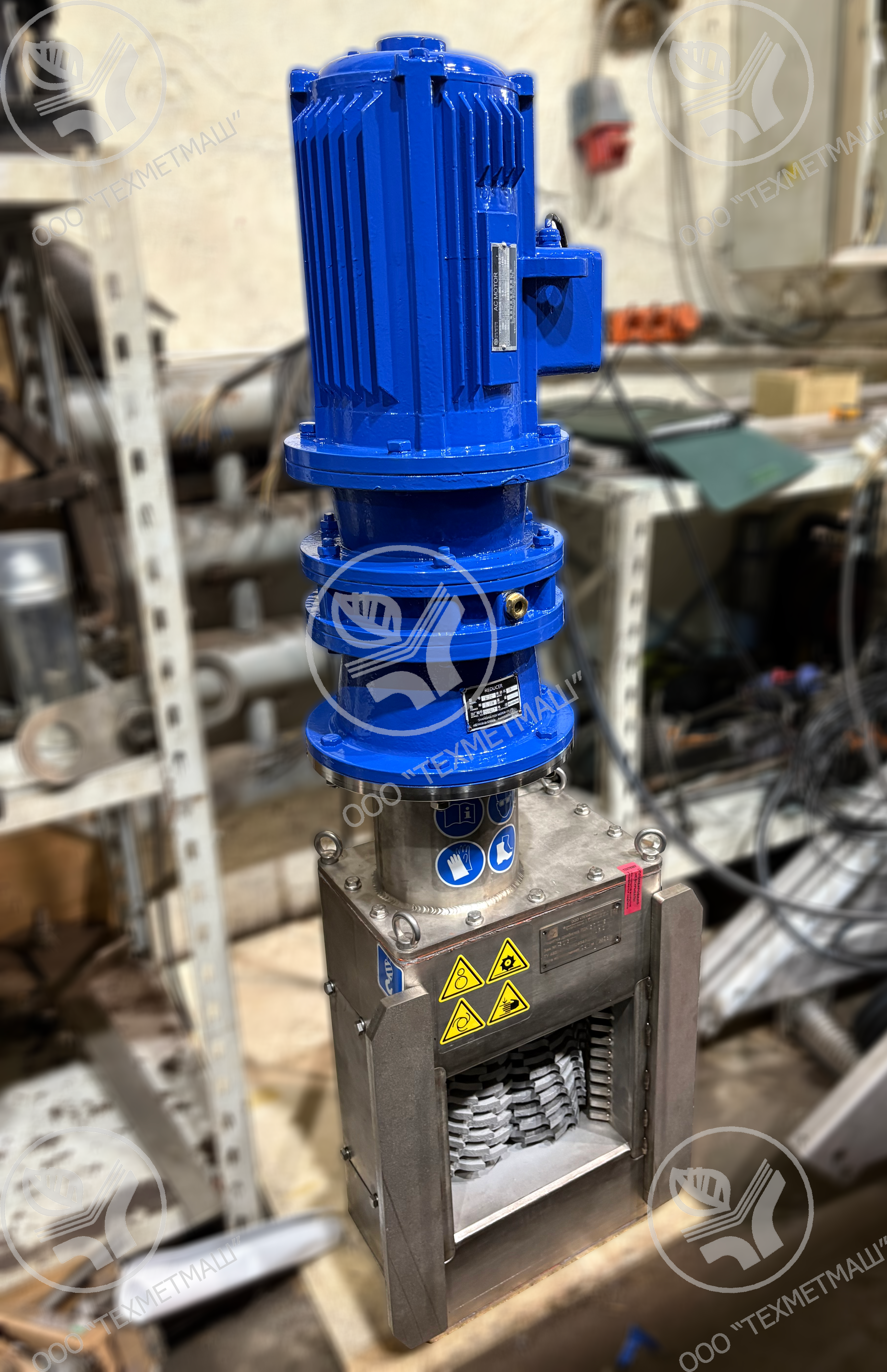

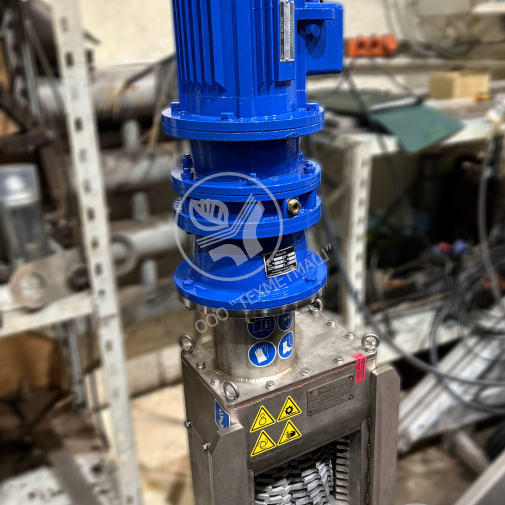

Решетка дробилка РДК серия 200

Отправить запрос Скачать спецификацию

Серия 200 «МИНИ» это компактный и недорогой измельчитель, предназначенный для малых расходов сточной жидкости.

Идеальное и недорогое решение для малых очистных сооружений КНС.

Легко устанавливается в открытый канал, на существующий трубопровод или в КНС при помощи монтажной рамы.

При установке на существующий трубопровод возможно исполнение Ду 100 и Ду 150.

  • Описание
  • Принцип действия
  • Характеристики
  • Автоматизация
  • Преимущества

Компактный измельчитель, предназначенный для небольших расходов.

Установка на трубу или в открытый канал.

Способ монтажа: Для открытого канала или за подводящим трубопроводом на КНС
Производительность: до 20 м.куб/час
Мощность электропривода: 1,5 кВт
Степень зашиты электропривода: IP65-IP68
Масса изделия: не более 130 кг

Шкаф управления ШУД представляет собой аппаратный комплекс, обеспечивающий полное управление дробилками в заданном режиме. В состав ШУД входят устройства защиты, автоматики обеспечивающие:
   • автоматическое управление мотор-редуктором дробилки;
   • ручное включение/отключение/реверс мотор-редуктора;
   • защиту мотор-редуктора дробилки: термовыключатель двигателя, реле тока, датчик заклинивания;
   • отображение и уставка технологических параметров на панели оператора.
Устройства расположены в оболочках климатических исполнения согласно ГОСТ 15150-69 - УХЛ4.

По выбору заказчика можно изготовить различные виды и исполнения ШУ:

1. Шкаф управления БЕЗ сенсорной панели:

Шкаф управления дробилкой

2. Шкаф управления с сенсорной панелью, для  управления и контроля параметров дробилки:

Шкаф управления дробилкой с сенсорной панелью

 *По желанию заказчика можно доукомплектовать ШУ выносным кнопочным пультом, для установки рядом с оборудованием:

Выносной кнопочный пульт дробилки

  • Применение монолитных режущих картриджей, исключает разбалтывания режущих дисков при ослаблении фиксации, исключает необходимость их периодического подтягивания для предотвращения заедания валов.
  • Гораздо выше прочность конструкций с отдельными дисками, обладает повышенной стойкостью к растрескиванию, исключается возможность полного разрушения отдельного диска, также приводящая к заеданию валов.
  • Исключается заклинивание дисков на валах и повреждение граней валов в узкой зоне воздействия на посадочном месте отдельного диска.
  • Упрощается техническое обслуживание.Техническое обслуживание проводится значительно быстрее и проще за счет сокращения количества деталей.
  • Не требуется регулировок.
  • Возможна взаимозаменяемость верхних и нижних картриджей, ввиду их неравномерного износа.
  • Высокая точность лезвий, они острее, так как изготовлены из цельной заготовки сплава с последующей обработкой.
  • Одна из самых прочных конструкций уплотнения в отрасли, включающая в себя: картриджное торцевое уплотнение из карбида вольфрама в сборе с подшипниковым узлом.
