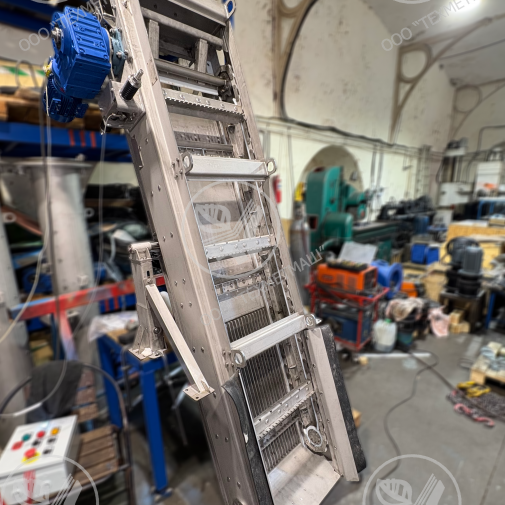

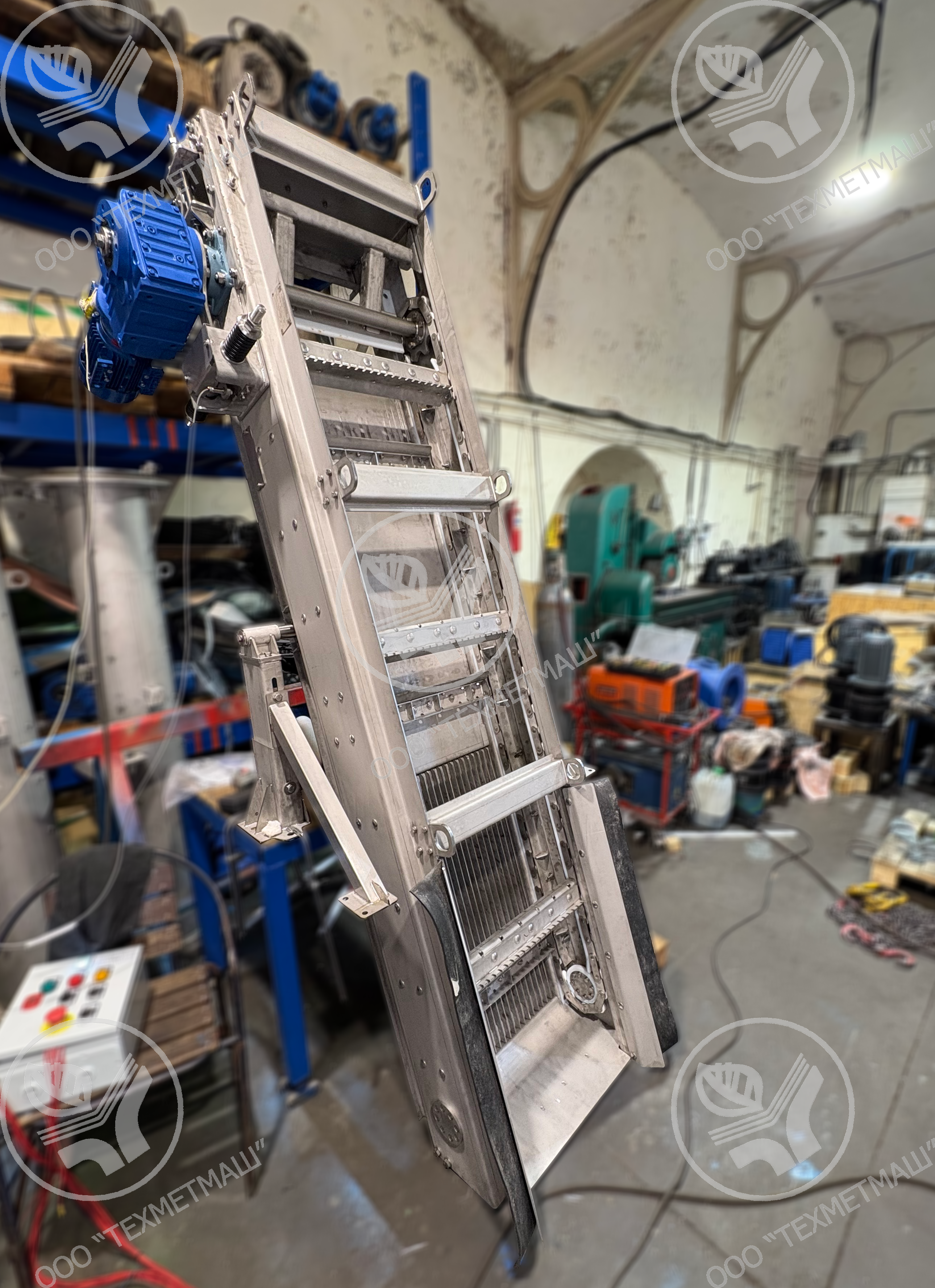

Решетка цепная грабельная РЦГ

Категории

РЦГ предназначена для предварительной (грубой) очистки сточных вод от механических примесей.

Решетка устанавливается на очистных сооружениях, в зданиях и цехах механической очистки сточных вод.

  • Описание
  • Характеристики
  • Автоматизация
  • Преимущества

Решетки, изготовлены из коррозионностойкой стали и полимерных материалов.

Типоразмер решетки подбирается в зависимости от требуемой пропускной способности, состава сточных вод и геометрических размеров подводящих каналов.

Решетка изготавливается в климатическом исполнении «УХЛ» категория размещения 4 по ГОСТ 15150-69 и соответствует требованиям ТУ 4859-001-31024649-2023.

Работа решетки производится циклически по заданной временной программе. Перед решеткой установлен ультразвуковой датчик уровня, который отслеживает уровень сточных вод в канале. При достижении определенного уровня (настраивается), решетка включается в работу, и продолжает работать пока уровень не упадет до заданного.

Решетки цепные грабельные РЦГ

Ширина канала: от 400 до 3000 мм
Глубина канала: от 400 до 3000 мм
Высота выгрузки отходов: от 500 до 2500 мм
Угол установки решетки к горизонту: 75-80 градусов
Ширина прозора: 5; 6; 8; 10; 12; 16; 20; 25; 30...100 мм
Шаг цепи: 50 мм; 63 мм; 100 мм; 125 мм
Кол-во граблин: не менее 4 шт.
pH сточной воды: 6,5÷8,5
Степень защиты привода: IP 54 - IP 68 (по запросу)

Управление решеткой производиться при помощи шкафа управления. Шкаф управления имеет выносной кнопочный пульт, устанавливаемый непосредственно рядом с оборудованием и кнопку «аварийной остановки».

Решетка работает в двух режимах: ручном и автоматическом.

Переключение режимов работы решетки производится переключателем «РУЧ/АВТ» на выносном пульте.

В шкафу управления предусмотрена следующая защита:

  • защита электродвигателя решетки от перегрузки, короткого замыкания, перегрева обмоток;
  • защита решетки от заклинивания;
  • подача сигналов во внешние цепи сигнализации путем замыкания «сухих» контактов при возникновении следующих событий: «РАБОТА» решетки, «ПЕРЕГРУЗКА», «ПЕРЕГРЕВ» решетки, «ЗАКЛИНИВАНИЕ» решетки.

Возможные опции по желанию заказчика:

  • диспетчеризация посредством замыкания «сухих» контактов либо по коммуникационному протоколу Modbus и др.;
  • установка интерактивного сенсорного экрана, для управления и настройки оборудования;
  • установка GSM/GPRS модуля, с оповещением по SMS о работе и аварии.
  1. Повышенная коррозионная стойкость в среде агрессивной сточной воды;
  2. Все детали и узлы решетки (кроме двигателя и подшипников) выполнены из нержавеющей стали AISI 304 или AISI 316;
  3. Установка решетки в уже существующий канал, без изменения его формы;
  4. Удобство обслуживания решетки благодаря доступности основных узлов в рабочем состоянии и возможности поворота решетки над каналом без ее демонтажа;
  5. В погруженной части решетки отсутствуют вращающиеся детали;
  6. Возможность частичной замены фильтрующего полотна;
  7. Низкие эксплуатационные затраты;
  8. Механические и электронные устройства зашиты, надежно защищают решетку от поломок;
  9. Автоматизированная работа решетки по заданной программе (по времени; по уровню сточных вод в канале).
