Решетка вертикальная ковшовая РВК
РВК предназначена для предварительной (грубой) очистки сточных вод от механических примесей с величиной прозоров.
- Описание
- Принцип действия
- Характеристики
Решетка устанавливается на очистных сооружениях, водопроводных станциях в зданиях и цехах механической очистки сточных вод. Решетки предназначены для использования в сточных водах с рН=6,5÷8,5. Климатическое исполнение решеток УХЛ 4 по ГОСТ 15150-69. Решетки изготавливаются из коррозионностойкой стали AISI 304, AISI 316. Типоразмер решеток подбирается в зависимости от состава сточных вод и геометрических размеров.
Алгоритм работы решетки основан на интервальном (устанавливается с панели оператора) включении/отключении решетки.
Граблина решетки выполняет заданное количество подъёмов мусора и через заданное время паузы процесс повторяется.
Работа решетки начинается с подъёма граблины в крайнее верхнее положение, где она останавливается концевым выключателем. Затем она переключается на ход вниз. Остановка внизу происходит при достижении значения уставки «Ход вниз» на панели оператора и провисании троса.
Для уверенного забора мусора, граблина некоторое время удерживается внизу.
Подъём граблины с мусором происходит до достижения значения уставки «Ход вверх» до положения отстоя, для стекания воды с мусора. После выдержки уставки «Времени отстоя», продолжается подъём граблины решетки в крайнее верхнее положение для сброса мусора.

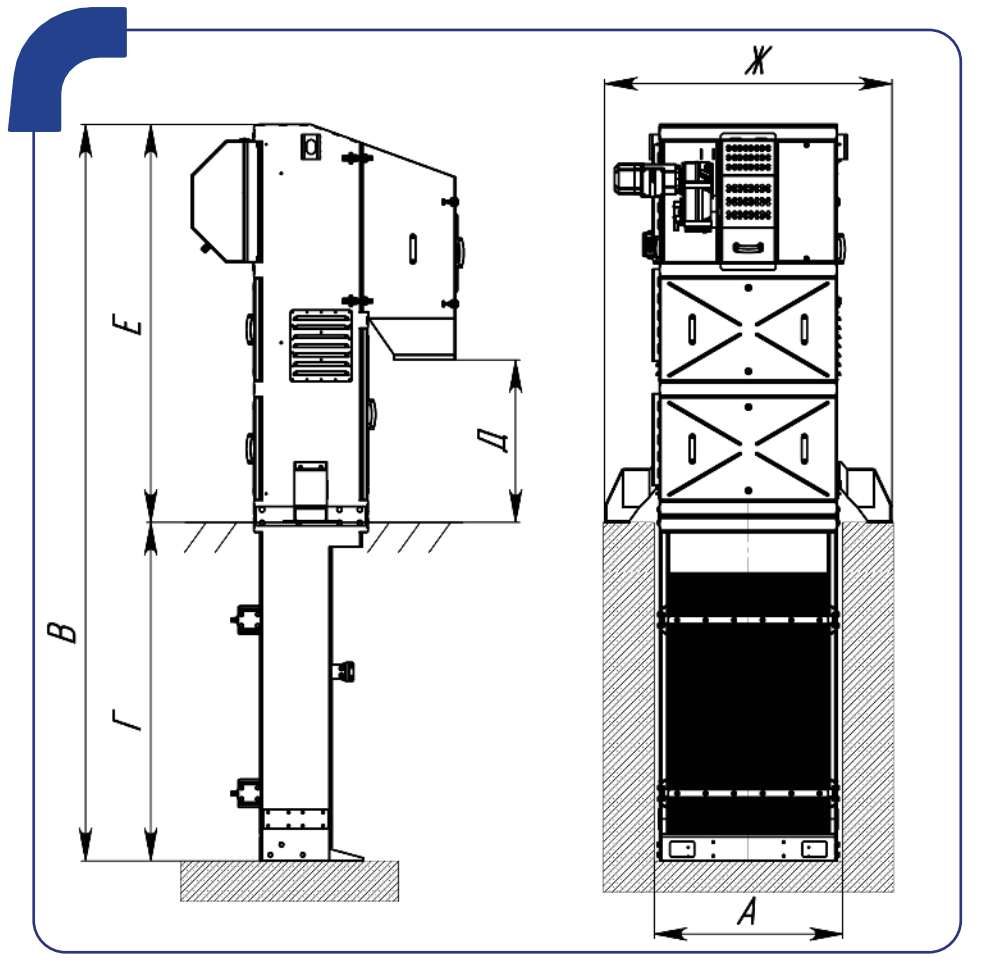

| Ширина канала, А: | от 400 до 2000 мм |
| Ширина рамы, Б: | от 350 до 1950 мм |
| Общая высота, В: | от 2450 до 11 150 мм |
| Глубина канала, Г: | от 500 до 8000 мм |
| Высота сброса, Д: | от 800 до 2000 мм |
| Высота корпуса над каналом, Е: | от 1950 до 3150 мм |
| Общая ширина, Ж: | от 800 до 2400 мм |
| Ширина прозора: | от 10 мм |
| Угол установки к горизонту: | 90 градусов |
| Напряждение питания сети: | 380 В |
| Частота питающей сети: | 50 Гц |
| Мощность привода: | 0,55-1,1 кВт |
| Степень защиты привода: | IP 54 |
