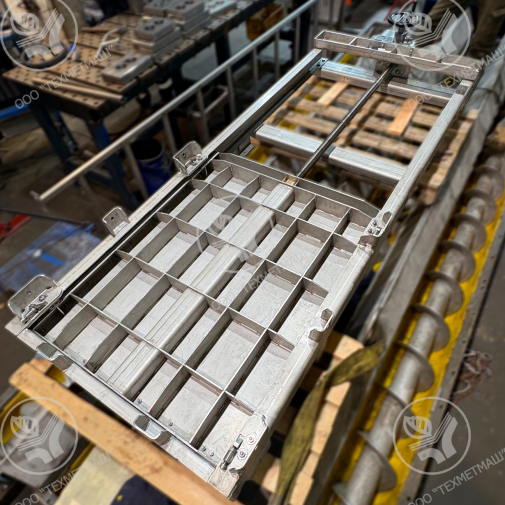

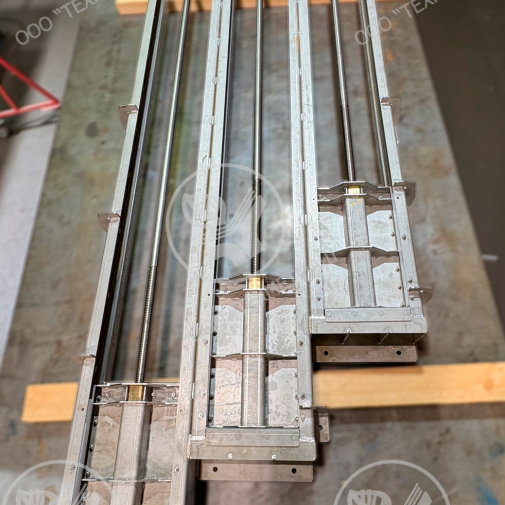

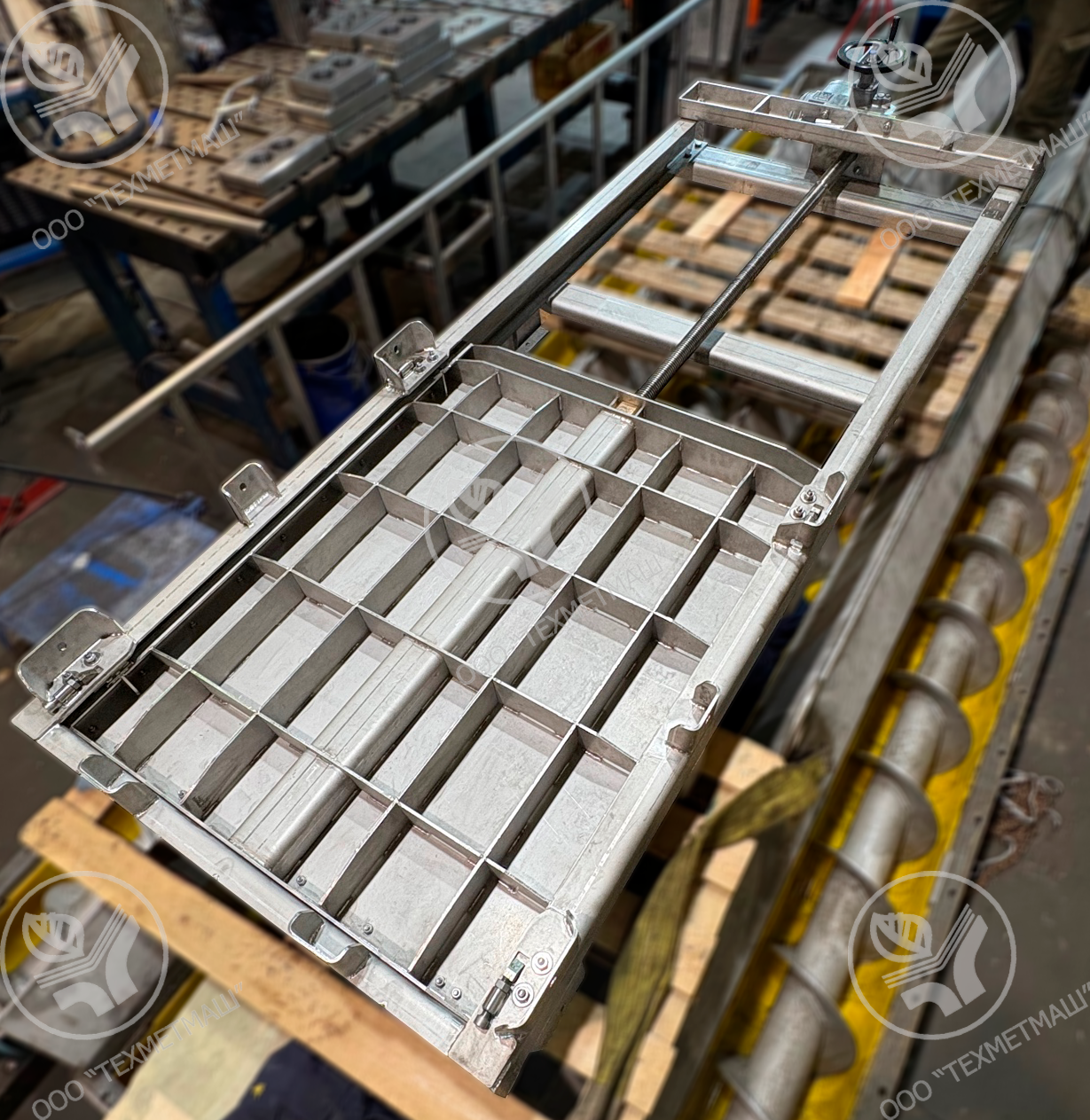

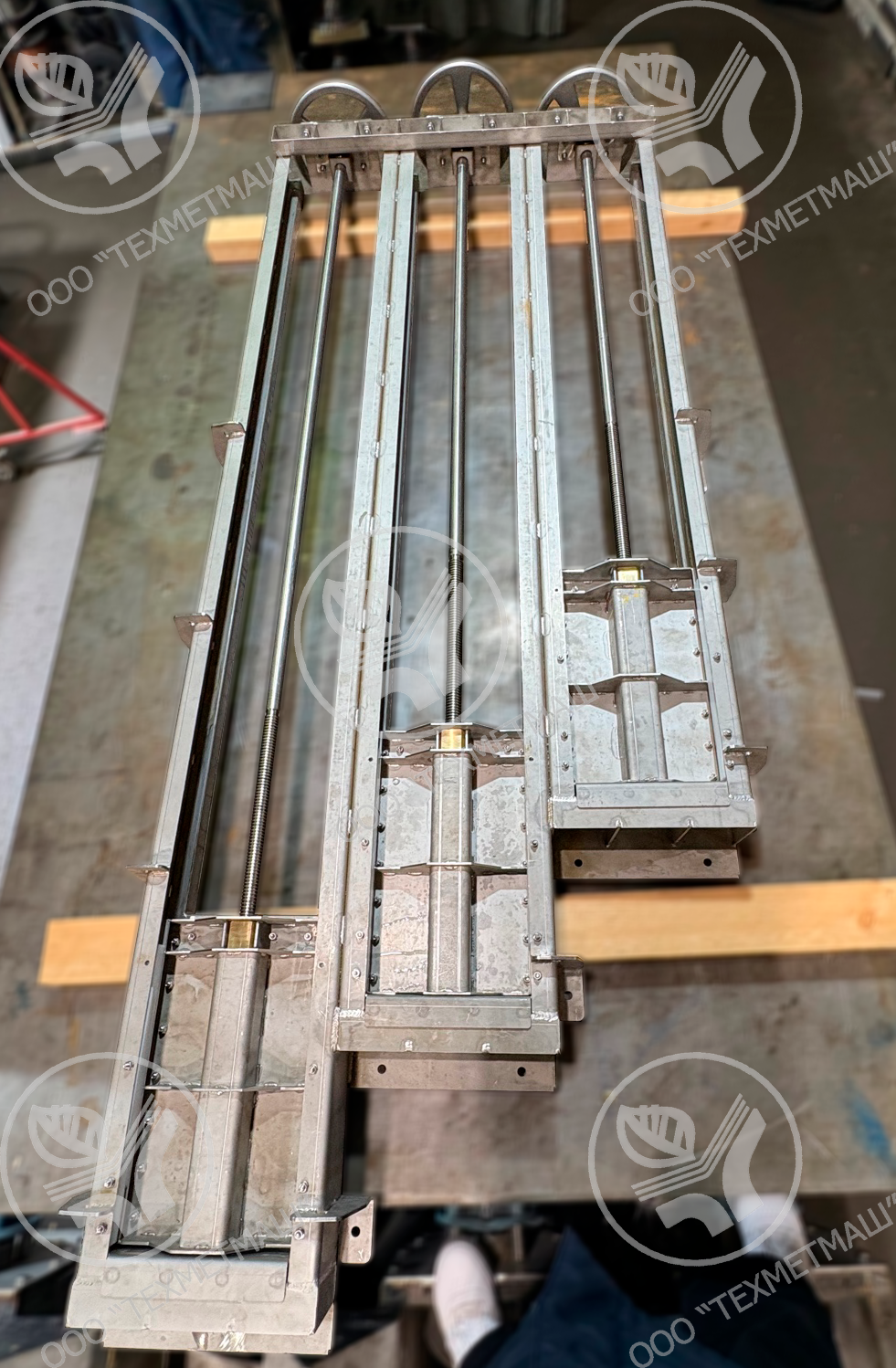

Щитовые затворы
- Описание
- Характеристики
Технические характеристики и преимущества
- Соотвествуют классу герметичности А по ГОСТ Р 54808-2011;
- Любой типоразмер затвора по ТЗ заказчика;
- 3-х или 4-х сторонне уплотнение;
- Герметичность в двух направлениях;
- Простая замена уплотнения без демонтажа щитового затвора;
- Полиэтиленовые направляющие щита, для снижения коэффициента трения.
Материалы
- Рама и щит затвора – нержавеющая сталь AISI 304 (по запросу AISI 321);
- Элементы привода – нержавеющая сталь AISI 304 (по запросу AISI 321) и латунь ЛС-59;
- Уплотнение EPDM (по запросу NBR).

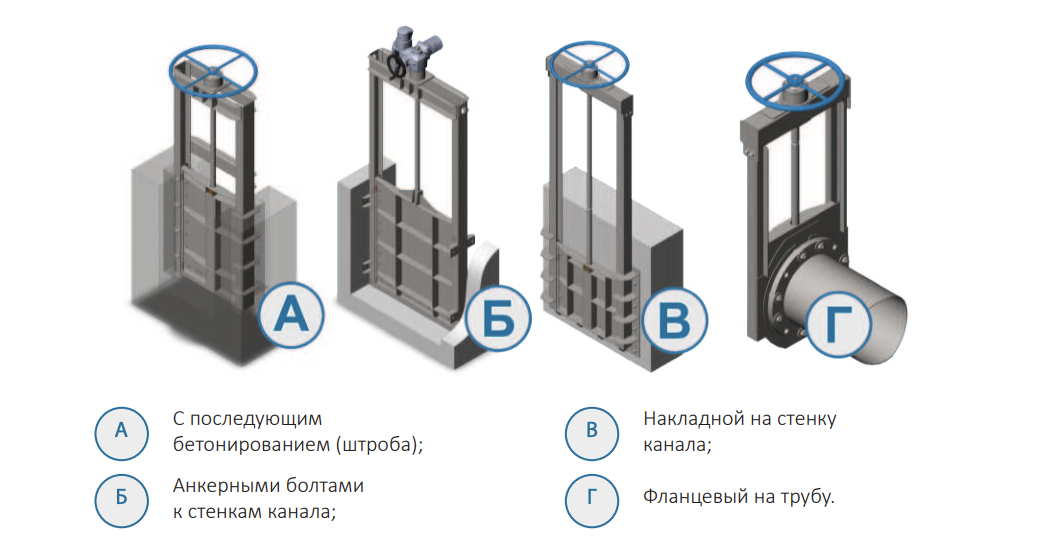

Способ монтажа щитового затвора
А - С последующим бетонированием (штроба);
Б - Анкерными болтами к стенкам канала;
В - Накладной на стенку канала;
Г - Фланцевый на трубу

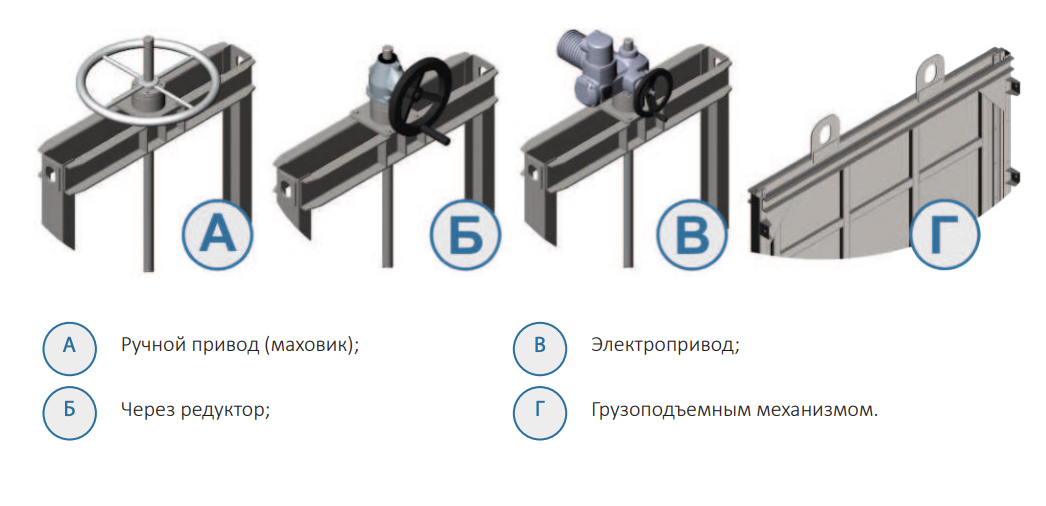

Тип управления щитовым затвором
А - Ручной привод (маховик);
Б - Через редуктор;
В - Электропривод;
Г - Грузоподъемным механизмом.
Комплект поставки затвора с ручным приводом
- Изделие в сборе;
- Паспорт
Комплект поставки затвора с электроприводом
- Изделие в сборе;
- Шкаф управления щитовым затвором;
- Паспорт;
- Руководство по эксплуатации шкафа управления;
- Сопроводительная документация на электропривод.
